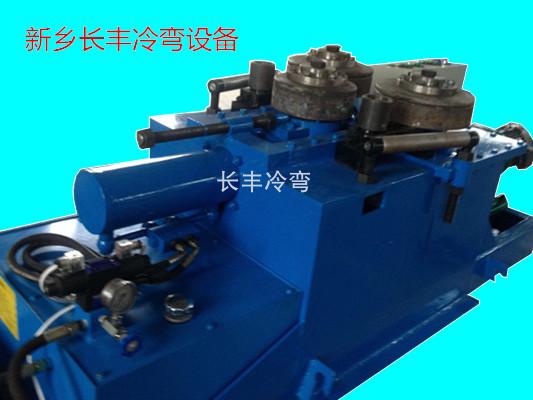

设备技术参数（WFY—60三辊型材弯曲机）
主要用途与适用范围
WFY3—60型材弯曲机是专用于型材弯曲成型的一种专用设备，它可以将金属型材如角钢、扁钢、槽钢、钢管、异型钢等在基本不改变截面特征的情况下弯曲成筒形，弧形或螺旋形等工件，广泛用于石油、化工、造船、水电、金属结构和机械制造等行业中。
其结构合理，体积小，操作维修方便，使用可靠。
一、 设备名称及规格
用途：型材弯曲
电机功率：总9.7kw
外形尺寸：3300×1150×930（mm）
二、主要技术参数
型号 技术参数 | WFY3-60 | |
型材*大抗弯截面模数 Cm3 | 50 | |
卷弯速度r/min | 5.5 | |
型材屈服*限MPa | 245 | |
油缸推力T | 25 | |
盘圆管 | *大截面型号 | Ø114×6 |
*小弯曲半径mm | 700 | |
*小截面型号 | Ø20×1.5 | |
*小弯曲半径mm | 200 | |
盘方管 | *大截面型号 | 120×120×8 |
*小弯曲半径mm | 800 | |
*小截面型号 | 30×2 | |
*小弯曲半径mm | 250 | |
角钢内外弯 | *大截面型号 | 125×12 |
*小弯曲半径mm | 1500 | |
*小截面型号 | 30×2 | |
*小弯曲半径mm | 250 | |
槽钢内外弯 | *大截面型号 | 120 |
*小弯曲半径mm | 300 | |
槽钢横弯 | *大截面型号 | 100 |
*小弯曲半径mm | 700 | |
扁钢平弯 | *大截面型号 | 25×100 |
*小弯曲半径mm | 600 | |
